Diagnóstico de válvulas selectoras: juntas de araña, desviadores y fugas por la línea de lavado

Todo filtro de arena o de diatomeas depende de un componente: la válvula selectora que dirige el agua entre filtrado, lavado, enjuague, desagüe, recirculación y cerrado. Cuando aparece agua donde no debería —goteando por la línea de lavado, filtrándose entre posiciones—, la válvula está avisando de que sus juntas internas han llegado al final. Este artículo repasa los tres fallos clásicos de las válvulas selectoras de patrón Pentair y las piezas que resuelven cada uno.

Cómo sella realmente una válvula selectora

Bajo la maneta hay un rotor —el desviador— que presiona sobre una junta de araña de goma. Los radios de la junta dividen el cuerpo de la válvula en cámaras, y las cámaras que el desviador conecta determinan hacia dónde va el agua. Todo el sistema de estanqueidad son radios de goma sometidos a compresión; no hay asientos metálicos mecanizados. Conviene entenderlo, porque explica todos los fallos habituales: cuando un radio se rasga, queda deformado por compresión o se sale de su ranura, el agua hace un atajo entre cámaras, y no hay fuerza en la maneta que lo impida.

El desviador también se desgasta. Su cara de estanqueidad roza contra la junta en cada cambio de posición, y sus juntas de eje y arandelas envejecen como cualquier otra pieza de goma del equipo. La junta de araña y el desviador forman un par de estanqueidad emparejado: diagnostíquelos juntos.

Fallo uno: sale agua por la línea de lavado

La queja más frecuente. Con la válvula en Filtrado, un chorro constante sale por la salida de lavado y la piscina pierde agua poco a poco. Los propietarios suelen confundirlo con una fuga del vaso o con evaporación intensa, porque el agua desaparece por un desagüe en lugar de acumularse en el equipo.

La causa es casi siempre el radio de la junta de araña que aísla la cámara de lavado: rasgado, aplastado o salido de su ranura. Un radio desplazado suele ser consecuencia de mover la maneta con la bomba en marcha: la presión del agua levanta la goma de su canal y el desviador la destroza. De ahí la regla básica de manejo de la selectora: bomba parada antes de mover la maneta, siempre.

Comprobación rápida en obra: pare la bomba y observe la línea de lavado. Si el caudal se detiene en el instante en que para la bomba, apunta a la junta; si el agua sigue haciendo sifón, el origen sigue siendo un paso interno en la válvula.

Fallo dos: fugas entre posiciones

Los síntomas más sutiles tienen la misma raíz. Agua turbia que vuelve a la piscina durante un lavado, suciedad que regresa a la piscina justo después, presión que nunca llega a establecerse, una posición de enjuague que se comporta como recirculación: todo ello significa que el agua pasa entre cámaras que deberían estar aisladas. Un único radio desgastado produce síntomas muy concretos según el límite de cámara que proteja, así que no descarte la junta solo porque falle una única posición.

Las fugas alrededor del eje de la maneta o en la unión de la tapa son lo mismo un nivel más arriba: juntas y arandelas envejecidas en el conjunto del desviador, no en la araña.

Fallo tres: la maneta que se resiste

Una maneta que exige apoyar todo el cuerpo para bajarla y girarla está comprimiendo una junta hinchada, incrustada o endurecida. Una maneta que gira sin resistencia alguna suele indicar que el desviador ya no engrana correctamente. Forzar una maneta dura es justo lo que rasga los radios, así que trate una maneta dura como motivo de servicio, no como una molestia.

La decisión de reparación: kit de junta o kit de desviador

Abra la válvula para decidirlo. Corte la alimentación de la bomba en el magnetotérmico, libere la presión del depósito por la purga de aire, retire los tornillos de la tapa y extraiga el conjunto del desviador.

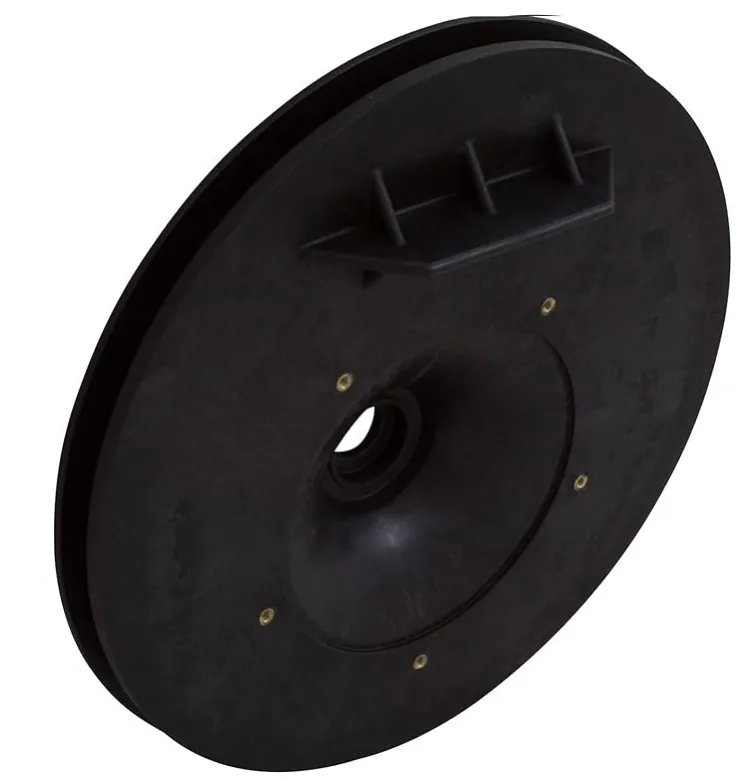

• Junta de araña desgastada, cara del desviador limpia. Basta un kit de reparación. El kit de reparación de válvula selectora con junta de araña C176-47P1 de POOLPOINT —patrón GO-KIT6, que cruza con Pentair C176-47P1, C203-193P y GO-KIT6— renueva la junta de araña y las piezas de estanqueidad asociadas en una sola intervención. Asiente la junta nueva por completo en sus ranuras; use como mucho un resto de lubricante apto para piscinas y nunca adhesivo, salvo que el diseño concreto de la válvula sujete así la junta.
• Cara del desviador rayada, eje con fugas o engrane con holgura. Renueve la mitad móvil. El kit de desviador 272512 de POOLPOINT para válvulas selectoras de 6 vías de 1,5 pulgadas cruza con Pentair 261130, 262506, 272511, 272512, 272526 y 272535, y sustituye como conjunto las piezas de desgaste del lado del desviador.
• Ambos lados gastados. Haga las dos cosas en la misma visita. Una junta nueva bajo una cara de desviador dañada empieza a desgastarse desde el primer día, y la mano de obra de abrir la válvula ya está invertida.

Vuelva a montar apretando los tornillos de la tapa de forma uniforme en cruz y, después, recorra todas las posiciones de la válvula con la bomba parada antes de arrancar. Cada posición debe asentarse con una resistencia clara y uniforme.

Ya que está en el equipo: revise también las válvulas desviadoras

Un aviso por la selectora es el momento adecuado para revisar las demás válvulas de control de caudal del equipo, porque fallan igual y por los mismos motivos. Cuando una válvula desviadora de 1-1/2" pierde por sus juntas o tiene el cuerpo dañado, el conjunto de válvula desviadora 270075 de POOLPOINT —que cruza con Pentair 253036, 263035, 263037, 263038 y 270075— sustituye la unidad completa. Detectar una válvula que rezuma durante una reparación de la selectora ahorra al cliente una segunda factura y al técnico un segundo desplazamiento.

Tabla de equivalencias

Compruebe el número OEM de su válvula o de su despiece antes de pedir: los patrones de válvula varían entre líneas de filtros, y el número es la garantía de compatibilidad.
