Remplacement du clapet anti-retour Jandy : réparer un battant défaillant sans couper la tuyauterie

Un spa dont le niveau baisse de plusieurs pouces chaque matin, ou un local technique qui s'inonde dès l'arrêt du système, désigne le même coupable discret : un clapet anti-retour qui ne retient plus. Sur les clapets anti-retour à battant de type Jandy, la réparation nécessite rarement une scie — les pièces remplaçables, le couvercle et l'ensemble battant, se déposent avec quelques vis pendant que le corps de vanne reste collé dans la ligne. Voici comment ces clapets tombent en panne, comment confirmer le diagnostic et comment remplacer les composants internes en une seule intervention courte.

Ce que protège le clapet anti-retour

Les clapets anti-retour assurent un travail ingrat mais essentiel sur un local technique :

• Entre la tuyauterie du spa et celle de la piscine, ils empêchent un spa surélevé de se vider vers le niveau de la piscine à chaque arrêt de la pompe.
• En amont d'un chlorinateur ou d'un doseur de produits chimiques, ils empêchent l'eau chimiquement saturée de remonter vers le réchauffeur à l'arrêt du débit — le tueur lent classique des échangeurs de chaleur.
• Sur les installations solaires, ils empêchent les panneaux de se vider et d'injecter de l'air dans la tuyauterie à chaque arrêt.
• Sur les lignes d'aspiration, ils aident une pompe située au-dessus du niveau de l'eau à conserver son amorçage entre les cycles.

Chaque clapet est une porte à sens unique. L'eau en mouvement pousse le battant en position ouverte ; à l'arrêt du débit, le battant se rabat contre son siège et la contre-pression l'y maintient. L'ensemble du mécanisme est suspendu sous le couvercle, ce qui explique précisément pourquoi la réparation ne nécessite pas de couper la tuyauterie.

Pourquoi les battants s'usent

Le battant travaille dans un environnement hostile. Sur la ligne du chlorinateur, il rencontre l'eau la plus agressive chimiquement de tout le local technique, et les oxydants durcissent et fendillent progressivement la surface d'étanchéité en caoutchouc jusqu'à ce qu'elle n'épouse plus le siège. À proximité d'un réchauffeur, s'y ajoutent les cycles thermiques. Mécaniquement, le battant s'ouvre et se ferme à chaque cycle de pompe — sur une installation fonctionnant plusieurs cycles par jour, cela représente des milliers d'actionnements par saison — et la zone de charnière s'use jusqu'à ce que le battant ne se centre plus sur son siège. Les débris font le reste : un caillou, un paquet de feuilles ou une simple aiguille de pin coincée sur le siège maintient le clapet entrouvert, et un clapet anti-retour qui ne peut pas se fermer n'est plus un clapet du tout.

La défaillance est généralement progressive. Un battant qui assure quatre-vingt-dix pour cent de l'étanchéité provoque une lente baisse nocturne du niveau du spa, que les propriétaires attribuent à l'évaporation, parfois pendant des mois, avant que quiconque n'inspecte le local technique.

Des symptômes fiables

• Le niveau du spa descend vers celui de la piscine pendant la nuit, puis se stabilise — l'eau s'équilibre en retour par la tuyauterie, elle ne fuit pas dans le sol.
• De l'eau s'écoule du couvercle de pompe ou d'un raccord du local technique juste après l'arrêt, ou la zone technique est mouillée chaque matin.
• Une pompe qui s'amorçait sans problème depuis des années exige désormais de remplir le couvercle à chaque démarrage.
• Un local technique équipé d'un doseur commence à présenter de la corrosion ou des taches au niveau du réchauffeur — soupçonnez immédiatement le clapet anti-retour du doseur.
• Un claquement audible dans la tuyauterie à chaque arrêt, un battant usé se rabattant brutalement au lieu de se fermer en douceur.

Pour confirmer, marquez la ligne d'eau du spa, faites fonctionner le système normalement, arrêtez-le et vérifiez le repère une heure plus tard. Un clapet à couvercle transparent simplifie encore les choses : observez si le battant revient effectivement sur son siège à l'arrêt de la pompe.

Remplacer le couvercle et le battant sans couper la tuyauterie

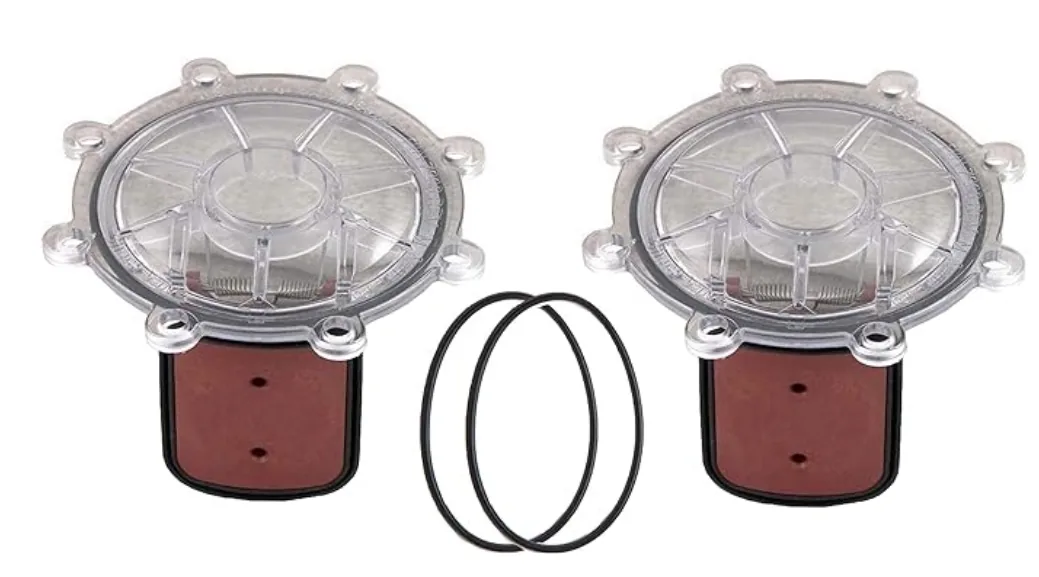

Le corps de vanne est soudé dans la tuyauterie, mais tout ce qui s'use est fixé au couvercle. L'ensemble couvercle de clapet anti-retour avec battant 7056 de POOLPOINT remplace en une seule pièce l'intégralité du mécanisme remplaçable.

1. Coupez l'alimentation de la pompe au disjoncteur, et non seulement à l'horloge, puis relâchez la pression au purgeur d'air du filtre.
2. Isolez la section de tuyauterie si les vannes du local le permettent. Sur une ligne de spa, n'oubliez pas que l'eau surélevée redescendra par la vanne ouverte — positionnez les autres vannes en conséquence et attendez-vous à un peu d'eau dans tous les cas.
3. Retirez les vis du couvercle et soulevez le couvercle bien droit ; l'ancien ensemble battant vient avec lui.
4. Inspectez le siège à l'intérieur du corps de vanne. Essuyez le tartre et les débris. Un siège profondément rayé ou fortement entartré est le seul constat qui remet en jeu le remplacement du corps.
5. Mettez en place le nouvel ensemble couvercle et battant, orienté de sorte que le battant s'ouvre dans le sens de la flèche de débit figurant sur le corps.
6. Serrez les vis du couvercle uniformément en croix, jusqu'au contact ferme. Serrer une vis à fond avant les autres fait basculer le couvercle et pince le joint.

Rétablissez l'alimentation, amorcez le système, puis arrêtez-le et observez. Le spa doit conserver son niveau et le local technique rester sec. L'intervention complète prend quelques minutes, raison pour laquelle cette pièce a sa place dans le camion plutôt que dans une file de commandes spéciales.

Tableau de correspondances

L'ensemble 7056 couvre les références de clapets anti-retour à battant Jandy ci-dessous. Vérifiez le numéro moulé sur votre clapet ou votre couvercle existant avant de commander.

Note de stock pour les distributeurs et sociétés de service

Les composants internes de clapets anti-retour sont un consommable à forte rotation. Tout local technique piscine/spa en compte au moins un, les doseurs en ajoutent un autre, et comme le mode de défaillance est progressif, les techniciens expérimentés remplacent les battants par précaution plutôt que d'attendre la panne totale. Une seule référence couvrant toute la gamme des numéros de clapets à battant Jandy ci-dessus simplifie le stock embarqué : une boîte en rayon, dix références OEM couvertes.

Approvisionnement

POOLPOINT fabrique l'ensemble couvercle et battant 7056 en direct usine pour les distributeurs américains, les sociétés de service piscine et les vendeurs en ligne. La MOQ démarre à 50 pièces par référence et un conditionnement en marque blanche est disponible — demandez un devis pour les tarifs de gros.
