Celdas de derivación (dummy cell) explicadas: invernaje y mantenimiento sin parar el sistema

Toda piscina clorada por sal acaba funcionando sin su celda: la celda sale para limpieza con ácido, se envía en garantía, se avería a mitad de temporada mientras llega el recambio, o se retira del equipo para guardarla en invierno. La cuestión es qué ocupa ese hueco en la tubería mientras tanto. Una celda de derivación —normalmente llamada dummy cell— es la solución específica para eso, y es una pieza que toda empresa de servicio de piscinas de sal y todo distribuidor de recambios debería tener en stock.

Qué es una dummy cell

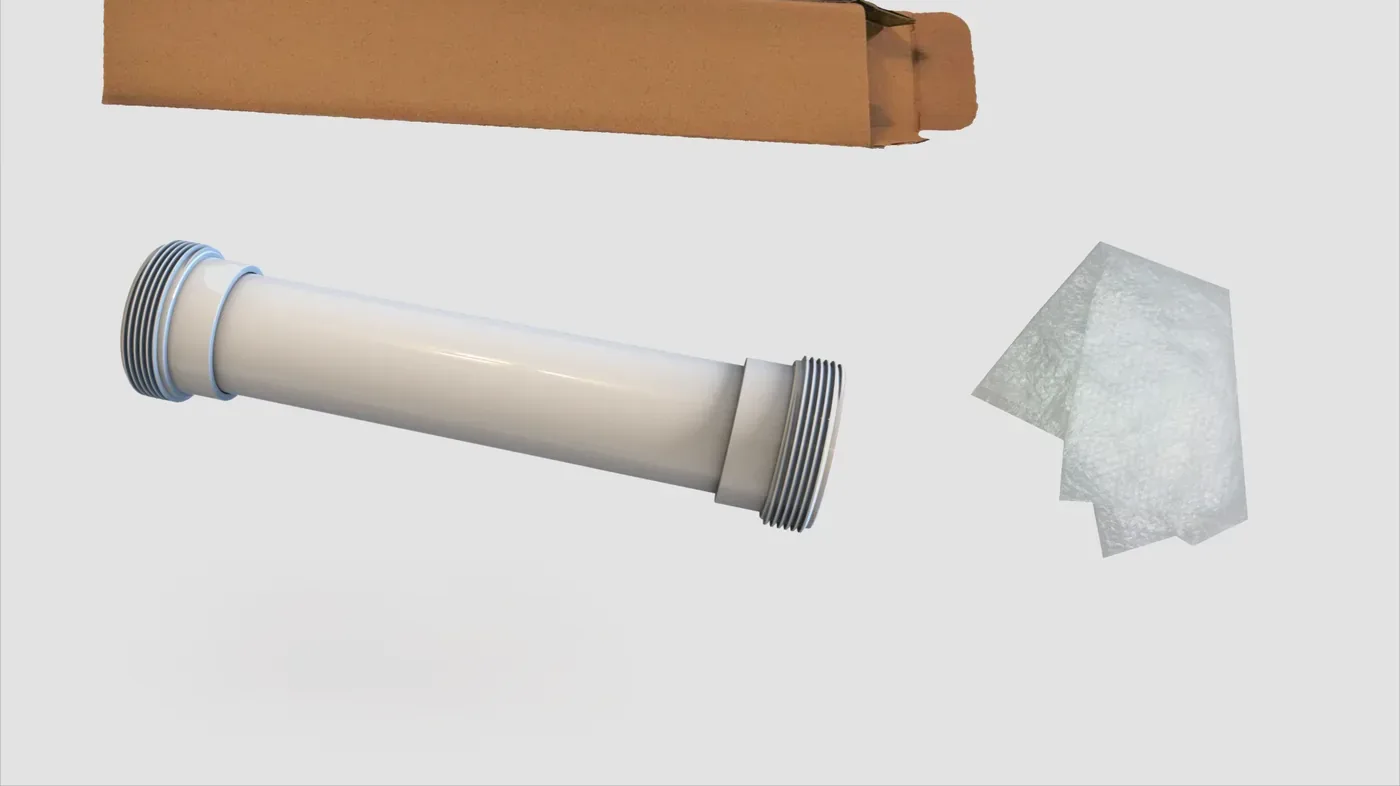

Una dummy cell es un tramo de tubo moldeado con la misma longitud y el mismo patrón de rosca que la celda electrolítica a la que sustituye. No lleva placas de electrodo ni electrónica; simplemente completa el tramo de tubería con los mismos enlaces y juntas tóricas que usa la celda real, de modo que el agua circula por el equipo exactamente igual que antes. No se conecta nada al cable de celda del clorador, que queda tapado o recogido mientras la dummy está instalada.

POOLPOINT fabrica una celda de derivación de recambio compatible con la gama Hayward TurboCell — T-CELL-3, T-CELL-5, T-CELL-9 y T-CELL-15 — las celdas utilizadas en los sistemas de cloración salina de Hayward. Como esas celdas comparten la misma interfaz de enlace, una sola dummy cell cubre toda la familia, que es justo lo que hace fácil la decisión de almacenarla.

Por qué la piscina sigue funcionando bien sin la celda

Una celda de sal es un generador, no un filtro: la bomba, el filtro y el calentador no saben ni les afecta si la celda en línea está produciendo cloro. Con una dummy cell instalada, la circulación, la filtración y la calefacción funcionan con normalidad. Lo único que falta es la producción de cloro, así que la piscina pasa a cloración manual —cloro líquido o pastillas dosificadas para mantener el nivel de desinfectante— hasta que vuelva la celda real. La unidad de control debe apagarse o ajustarse a producción cero para que no intente accionar una celda que no está; los detalles varían según el modelo, así que siga el manual del clorador.

Ese desacoplamiento es todo el valor de la pieza. Una celda averiada ya no significa una piscina parada ni una intervención urgente de fontanería; significa un cambio de cinco minutos y una garrafa de cloro.

El caso del invernaje

En climas donde se cierran las piscinas, la práctica recomendada por el fabricante es retirar la celda de sal durante el invierno y guardarla en interior. El agua helada y las placas de electrodo no se llevan bien, y el invierno es además un buen momento para inspeccionar y limpiar la celda. Ahora bien, retirar la celda deja un hueco en la tubería en aquellos equipos que se purgan con aire y se dejan montados en lugar de desmontarse por completo.

Una dummy cell cierra ese hueco de forma limpia:

1. Corte la alimentación de la bomba y del clorador en el cuadro y libere la presión por la purga de aire del filtro antes de abrir ningún enlace.
2. Desenrosque los enlaces de la celda, retírela y vacíela.
3. Instale la dummy cell en su lugar con las juntas tóricas bien asentadas y los enlaces apretados a mano; después tape y asegure el cable de celda.
4. Guarde la celda real en interior, seca y fuera de la luz solar.
5. En primavera, invierta el cambio y el sistema vuelve a funcionar con sal en minutos.

El equipo queda estanco para el invernaje y la purga, no queda nada abierto donde se acumulen suciedad o insectos, y el componente frágil y caro pasa el invierno en una estantería en vez de en el hielo.

Mantenimiento y diagnóstico con la piscina en marcha

La misma pieza resulta rentable durante toda la temporada:

• Lavado con ácido de una celda incrustada. Las celdas necesitan limpieza periódica en zonas de agua dura. Con una dummy en la línea, la piscina circula y sigue utilizable durante el remojo, en lugar de que el técnico tenga que acelerar el trabajo junto al equipo.
• Periodos de garantía y recambio. Cuando una celda vuelve al fabricante o el recambio está pendiente de suministro, la dummy mantiene el sistema completo durante todo ese tiempo.
• Diagnóstico de averías. Cuando un clorador da errores de caudal o de celda, retirar la celda para inspeccionarla en banco es un paso habitual. La dummy permite al técnico dejar la circulación del cliente en marcha en lugar de parar la piscina.
• Alquileres y propiedades de temporada. Las piscinas que alternan entre sal y cloración manual según la temporada pueden hacerlo sin tocar la tubería fija.

Por qué una celda de derivación supera a un bypass fijo

Algunos instaladores montan un bucle de bypass permanente con válvulas alrededor de la celda. Funciona, pero la comparación favorece a la dummy cell en la mayoría de los equipos:

• Sin trabajo de fontanería. La dummy se enrosca en los enlaces existentes en minutos, sin cortar, encolar ni añadir accesorios, y sin riesgo de que una unión mal encolada gotee más adelante.
• Sin puntos de fuga ni válvulas añadidas que puedan fallar. Un bucle de bypass añade tes y válvulas que se convierten en futuros elementos de mantenimiento. La dummy usa los cierres que ya existen en el sistema.
• Nada que ajustar mal. Una válvula de bypass dejada a medio abrir deriva un caudal no medido más allá de la celda y falsea la producción; una dummy cell es binaria: la celda está en línea o no lo está.
• Encaja en equipos sin espacio. Muchos equipos no tienen tramo recto de tubería disponible para un bucle de bypass. La dummy no necesita espacio adicional.
• Coste. Una sola pieza moldeada frente a tes, válvulas, tubería y mano de obra no admite discusión.

El bucle fijo sigue teniendo sentido en grandes instalaciones comerciales donde las celdas se cambian constantemente. Para servicio residencial y comercial ligero, la dummy cell hace el mismo trabajo con menos cosas que puedan fallar.

Notas de compatibilidad e instalación

Elija la dummy según la familia de celdas, no según la piscina. La celda de derivación POOLPOINT cubre los enlaces Hayward TurboCell utilizados por las T-CELL-3, T-CELL-5, T-CELL-9 y T-CELL-15; verifique las roscas de enlace y las juntas tóricas en otros sistemas antes de sustituir. Instálela con el mismo cuidado que una celda real: limpie las roscas de los enlaces, asiente las juntas tóricas, lubríquelas con lubricante de silicona apto para piscinas y apriete solo a mano. Arranque la bomba, purgue el aire en el filtro y compruebe que los enlaces no rezuman a pleno caudal.
